FPC फ्लॅश प्लेटिंग प्रक्रियेचे सर्वसमावेशक विश्लेषण

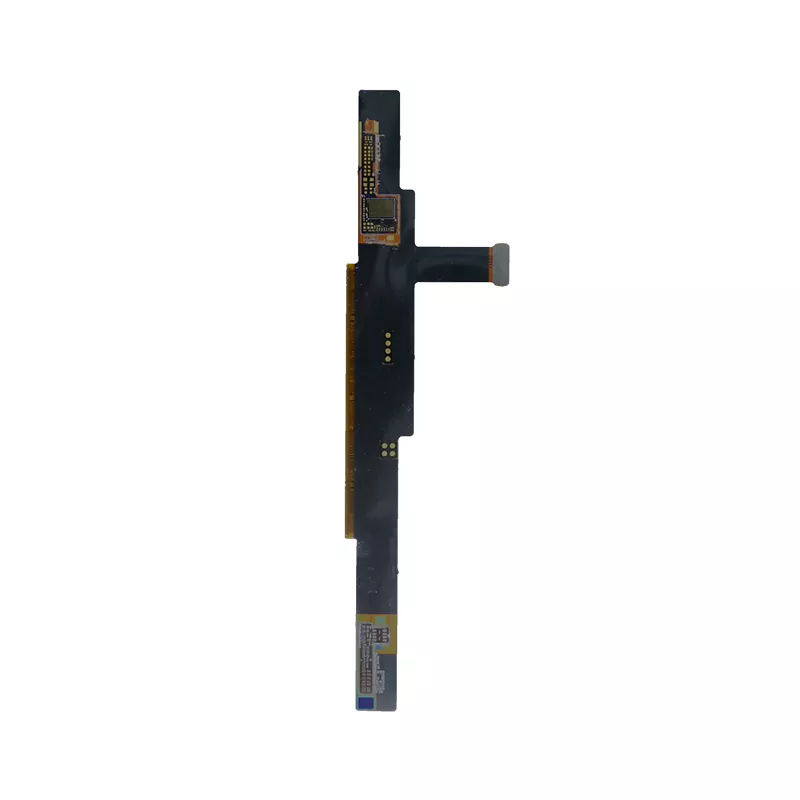

लवचिक मुद्रित सर्किट बोर्ड (FPCs) हे आधुनिक इलेक्ट्रॉनिक उपकरणांचे एक अपरिहार्य घटक आहेत, जे फोल्ड करण्यायोग्य स्मार्टफोन स्क्रीनपासून वैद्यकीय उपकरणांमधील अचूक तपासण्यापर्यंत सर्वव्यापी आहेत. फ्लॅश प्लेटिंग ही मुख्य उत्पादन प्रक्रिया आहे जी FPC मध्ये उच्च कार्यक्षमता आणि उच्च विश्वसनीयता सक्षम करते.

प्रक्रियेचे विहंगावलोकन: ड्रिलिंग ते कॉपर प्लेटिंगपर्यंतचा संपूर्ण प्रवास

FPC उत्पादनातील फ्लॅश प्लेटिंग प्रक्रिया ही अचूक ऑपरेशन्सची मालिका आहे. संपूर्ण प्रक्रिया ड्रिलिंगपासून सुरू होते, लवचिक सब्सट्रेटवर सर्किट कनेक्शनसाठी मार्ग तयार करते. पुढे कॉपर प्लेटिंगची प्रक्रिया येते, जिथे छिद्राच्या भिंतींवर तांब्याचा पातळ थर रासायनिक रीतीने जमा केला जातो, त्यानंतरच्या इलेक्ट्रोप्लेटिंगसाठी एक प्रवाहकीय पाया स्थापित केला जातो.

फ्लॅश प्लेटिंग प्रक्रियेचा मुख्य भाग "फ्लॅश" या शब्दामध्ये आहे, ज्यासाठी एक गंभीर प्लेटिंग लेयर फक्त 3 मिनिटांत पूर्ण करणे आवश्यक आहे. हा पातळ आणि एकसमान तांब्याचा थर त्यानंतरच्या प्रक्रियेचा पाया आहे. त्यानंतर, ड्राय फिल्म लॅमिनेशनचा टप्पा सुरू होतो, सर्किट पॅटर्नच्या निर्मितीसाठी तयार होण्यासाठी प्रकाशसंवेदनशील फिल्मसह बोर्ड पृष्ठभाग झाकतो.

एक्सपोजर आणि विकासाचे टप्पे सर्किटचे अचूक आकार निर्धारित करतात. प्रकाश आणि रासायनिक उपचारांद्वारे, अवांछित कोरडी फिल्म काढून टाकली जाते, ज्यामुळे दुय्यम तांबे प्लेटिंगची आवश्यकता असलेले क्षेत्र उघड होते. अंतिम दुय्यम तांबे प्लेटिंग सर्किटला आवश्यक कार्यात्मक जाडीपर्यंत जाड करते, स्थिर आणि विश्वासार्ह वर्तमान प्रसारण सुनिश्चित करते.

प्रत्येक स्टेप हे बारकाईने कोरिओग्राफ केलेल्या नृत्यासारखे आहे; अगदी थोड्या विचलनामुळे संपूर्ण सर्किट बोर्डमध्ये कार्यात्मक दोष होऊ शकतात. अचूकतेची ही आवश्यकता म्हणूनच FPC उत्पादनाला "इलेक्ट्रॉनिक्स उद्योगाची अचूक कला" म्हणून ओळखले जाते.

मुख्य तंत्रज्ञान: वाकलेल्या क्षेत्रांचे विशेष उपचार

FPC उत्पादनामध्ये, झुकणारे क्षेत्र हाताळणे ही सर्वात आव्हानात्मक बाब आहे. वारंवार वाकताना सर्किट बोर्डची विश्वासार्हता सुनिश्चित करण्यासाठी, वाकलेल्या भागात कॉपर प्लेटिंगला परवानगी नाही. हे FPC आणि कठोर PCB उत्पादनातील मूलभूत फरकांपैकी एक आहे.

वाकलेले क्षेत्र हे FPC चे "संयुक्त" आहे. जर हे क्षेत्र देखील तांबे-प्लेट केलेले असेल तर, तांब्याच्या फॉइलची वाढलेली जाडी सामग्रीची लवचिकता कमी करेल. कालांतराने, वारंवार वाकल्यामुळे तांब्याच्या थराला थकवा येतो, ज्यामुळे उत्पादनाच्या आयुष्यावर गंभीरपणे परिणाम होतो.

वास्तविक उत्पादनात, अनप्लेट केलेले वाकलेले क्षेत्र शुद्ध चिकटलेल्या छिद्रांपेक्षा किंचित मोठे असतात. हे तांबे प्लेटिंग सोल्यूशनला वाकलेल्या भागात प्रवेश करण्यापासून रोखण्यासाठी आहे. हे "आरक्षित जागा" डिझाइन हे सुनिश्चित करते की बेंडिंग क्षेत्राच्या लवचिकतेचे जास्तीत जास्त संरक्षण करताना सर्किट कार्यक्षमतेवर परिणाम होणार नाही.

सांध्यांचे उपचारही तितकेच महत्त्वाचे आहेत. मॅन्युफॅक्चरिंग स्पेसिफिकेशन्समध्ये स्पष्टपणे आवश्यक आहे की सांधे डिलेमिनेशन भागात नसावेत आणि वेव्ही डिझाइन वापरणे आवश्यक आहे. हे डिझाइन ताणतणावाचे प्रभावीपणे विघटन करते, ताण एकाग्रतेमुळे होणारे सांधे तुटणे टाळते.

स्मार्टफोनच्या फोल्ड करण्यायोग्य स्क्रीनची कल्पना करा, ज्यावर दररोज डझनभर, अगदी शेकडो, वाकतात. या प्रक्रियेच्या तपशिलांची अचूक अंमलबजावणी करणे हे सुनिश्चित करते की दीर्घकालीन वापरादरम्यान FPC खराबीमुळे डिव्हाइस अयशस्वी होणार नाही.

अचूक नियंत्रण: वेळ आणि क्षेत्राची दुहेरी आवश्यकता फ्लॅश प्लेटिंग प्रक्रियेच्या नावातील "फ्लॅश" हा शब्द या पायरीच्या गतीची आवश्यकता प्रतिबिंबित करतो. उद्योग मानके स्पष्टपणे नमूद करतात की फ्लॅश प्लेटिंग 3 मिनिटांच्या आत पूर्ण करणे आवश्यक आहे. ही एक अनियंत्रित वेळ सेटिंग नाही, तर व्यापक प्रयोग आणि प्रत्यक्ष उत्पादन अनुभवातून मिळवलेले इष्टतम समाधान आहे.

खूप कमी कालावधीमुळे तांबे अपुरे जमा होतात, त्यानंतरच्या प्रक्रियेसाठी पुरेसा प्रवाहकीय आधार प्रदान करण्यात अयशस्वी होतो; बराच वेळ असमान तांब्याचा थर निर्माण होऊ शकतो, परिणामी खरखरीत धान्य आणि अपुरा आसंजन होऊ शकतो. 3-मिनिटांच्या वेळेची विंडो कार्यक्षमता आणि गुणवत्ता यांच्यात परिपूर्ण संतुलन साधते.

दुय्यम कॉपर प्लेटिंग स्टेजवर वेगळा फोकस आहे. येथे, तांबे प्लेटिंग क्षेत्र तंतोतंत निर्दिष्ट करणे आवश्यक आहे. ही आवश्यकता, वरवर सोपी वाटणारी, प्रत्यक्षात उत्पादन गुणवत्ता नियंत्रण, खर्च व्यवस्थापन आणि शोधण्यायोग्यता यासारख्या अनेक पैलूंशी संबंधित आहे.

कॉपर प्लेटिंग क्षेत्र थेट अंतिम उत्पादनाच्या प्रतिकार आणि वर्तमान-वाहक क्षमतेवर परिणाम करते. क्षेत्राचे तंतोतंत नियंत्रण म्हणजे सर्किट कार्यप्रदर्शनाचे अचूक नियंत्रण, जे उच्च-अंत FPCs आणि सामान्य उत्पादनांमधील मुख्य फरकांपैकी एक आहे.

खर्चाच्या दृष्टीकोनातून, तांबे हे FPC उत्पादनातील मुख्य सामग्री खर्चांपैकी एक आहे. कॉपर प्लेटिंग क्षेत्राचे अचूक नियंत्रण अनावश्यक सामग्रीचा कचरा टाळू शकते, ज्यामुळे मोठ्या प्रमाणावर उत्पादन खर्चात लक्षणीय बचत होऊ शकते. महत्त्वाचे म्हणजे, क्षेत्र डेटा गुणवत्ता ट्रॅकिंगसाठी आधार प्रदान करतो; एकदा उत्पादनाची समस्या उद्भवली की, ती त्वरीत विशिष्ट प्रक्रिया पॅरामीटर्सवर शोधली जाऊ शकते.

गुणवत्ता हमी: बहुस्तरीय नियंत्रण शून्य दोषांची खात्री देते

FPCs ची विश्वासार्हता प्रक्रिया डिझाइनच्या प्रत्येक तपशीलापासून सुरू होते. वाकलेली क्षेत्रे आणि सांधे यांच्या विशेष उपचारांव्यतिरिक्त, संपूर्ण प्रक्रियेदरम्यान गुणवत्ता नियंत्रण उपायांचे अनेक स्तर लागू केले जातात.

फ्लॅश प्लेटिंगनंतर ड्राय फिल्म लॅमिनेशन स्टेजमध्ये, फिल्मच्या जाडीची एकसमानता थेट एक्सपोजर आणि विकास परिणामांवर परिणाम करते. रिअल टाइममध्ये फिल्मची जाडी मोजण्यासाठी आणि सुसंगतता सुनिश्चित करण्यासाठी प्रक्रिया पॅरामीटर्स स्वयंचलितपणे समायोजित करण्यासाठी आधुनिक उत्पादन लाइन्स सहसा ऑनलाइन मॉनिटरिंग सिस्टमसह सुसज्ज असतात.

एक्सपोजर स्टेजची अचूकता सर्किट पॅटर्नची स्पष्टता निर्धारित करते. प्रगत एक्सपोजर मशीन डायरेक्ट लेसर इमेजिंग तंत्रज्ञानाचा वापर करतात, 10 मायक्रोमीटरपेक्षा लहान रेषेची रुंदी आणि अंतर तयार करण्यास सक्षम करतात, आजच्या उच्च-घनता FPCs च्या डिझाइन आवश्यकता पूर्ण करतात.

दुय्यम कॉपर प्लेटिंग स्टेजमध्ये गुणवत्ता नियंत्रण विशेषतः गंभीर आहे. क्षेत्र नियंत्रणाव्यतिरिक्त, तांब्याच्या थराची जाडी, एकसमानता आणि स्फटिकाची रचना या सर्वांवर कठोर निरीक्षण आवश्यक आहे. रिअल टाइममध्ये प्लेटिंग गुणवत्तेचे परीक्षण करण्यासाठी आधुनिक इलेक्ट्रोप्लेटिंग लाइन्स सामान्यत: एक्स-रे जाडी गेज आणि इलेक्ट्रोकेमिकल विश्लेषकांनी सुसज्ज असतात.

हे बहुस्तरीय गुणवत्ता नियंत्रण उपाय हे सुनिश्चित करतात की अंतिम उत्पादन ग्राहक इलेक्ट्रॉनिक्सपासून ऑटोमोटिव्ह इलेक्ट्रॉनिक्स आणि वैद्यकीय उपकरणांपर्यंत विविध क्षेत्रांच्या कठोर आवश्यकता पूर्ण करते. ऑटोमोटिव्ह ऍप्लिकेशन्समध्ये, FPCs ला -40°C ते 125°C तापमानातील फरकांना तोंड द्यावे लागते; वैद्यकीय उपकरणांमध्ये, दीर्घकालीन स्थिरता आणि जैव सुसंगततेची हमी देणे आवश्यक आहे.

फ्लॅश प्लेटिंग प्रक्रिया लवचिक सब्सट्रेटवर "ड्रॉइंग" सर्किट्सच्या कलासारखी आहे; प्रत्येक पायरीमध्ये अभियंत्यांची अचूकता आणि लवचिकता यांच्यातील समतोल साधण्याचा प्रयत्न केला जातो. घालण्यायोग्य उपकरणे, लवचिक डिस्प्ले आणि सूक्ष्म-वैद्यकीय उपकरणांच्या वाढीसह, FPC उत्पादन प्रक्रिया अधिक अचूकता, लवचिकता आणि विश्वासार्हतेकडे विकसित होत राहतील, भविष्यातील इलेक्ट्रॉनिक जगाशी जोडणारा एक अदृश्य दुवा बनून.
