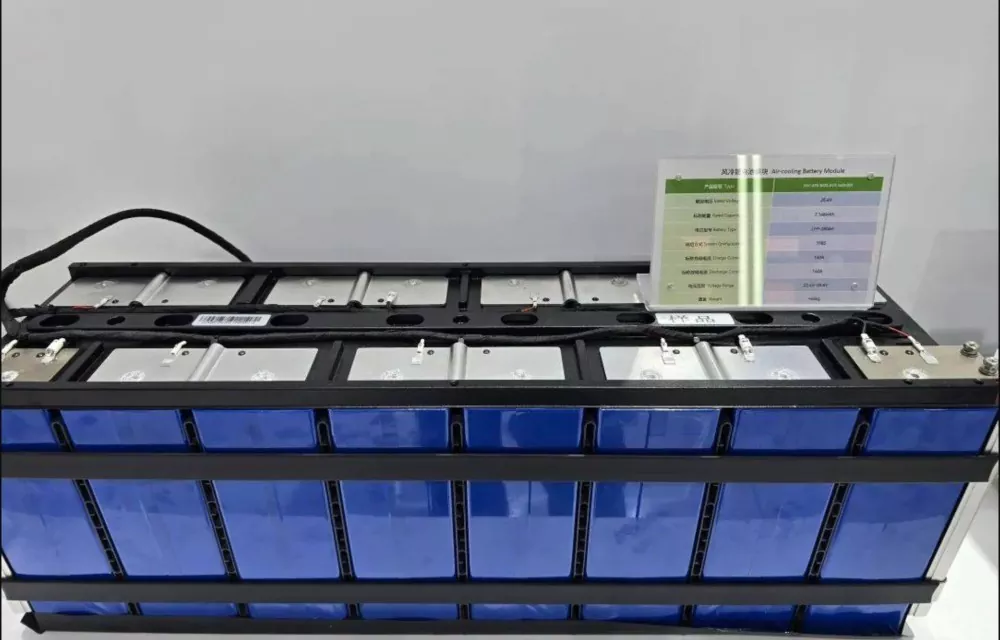

एनर्जी स्टोरेज बॅटरी पॅकसाठी केबल सीसीएस

एनर्जी स्टोरेज बॅटरी पॅकसाठी केबल सीसीएस हे बॅटरी कनेक्शन आणि व्यवस्थापन घटक आहे जे पारंपारिक वायरिंग हार्नेस (वायर, टर्मिनल, कनेक्टर) बसबार, प्लास्टिक स्ट्रक्चरल भाग, तापमान सेन्सर्स आणि इतर घटकांना एकाच युनिटमध्ये एकत्रित करते. फ्लेक्सिबल प्रिंटेड सर्किट (FPC) वर आधारित CCS च्या विपरीत, हे क्लासिक केबल हार्नेस स्ट्रक्चर राखून ठेवते आणि मॉड्यूलर आणि इंटिग्रेटेड डिझाइनद्वारे पूर्वी विखुरलेले आणि अव्यवस्थित सेन्सिंग हार्नेस पद्धतशीरपणे अपग्रेड करते. बॅटरी मॅनेजमेंट सिस्टम (BMS) चे "संरचित न्यूरल नेटवर्क" म्हणून, प्रत्येक सेलमधून व्होल्टेज आणि तापमान सिग्नल विश्वसनीयरित्या गोळा करण्यासाठी, बॅटरी सुरक्षितता निरीक्षण, स्थितीचे मूल्यांकन आणि स्थिर ऊर्जा संचयन प्रणालीमध्ये कार्यप्रदर्शन ऑप्टिमायझेशनसाठी महत्त्वपूर्ण मूलभूत मॉड्यूल म्हणून काम करण्यासाठी ते जबाबदार आहे.

मुख्य रचना आणि वैशिष्ट्ये

1. मॉड्यूलर इंटिग्रेटेड डिझाइन:

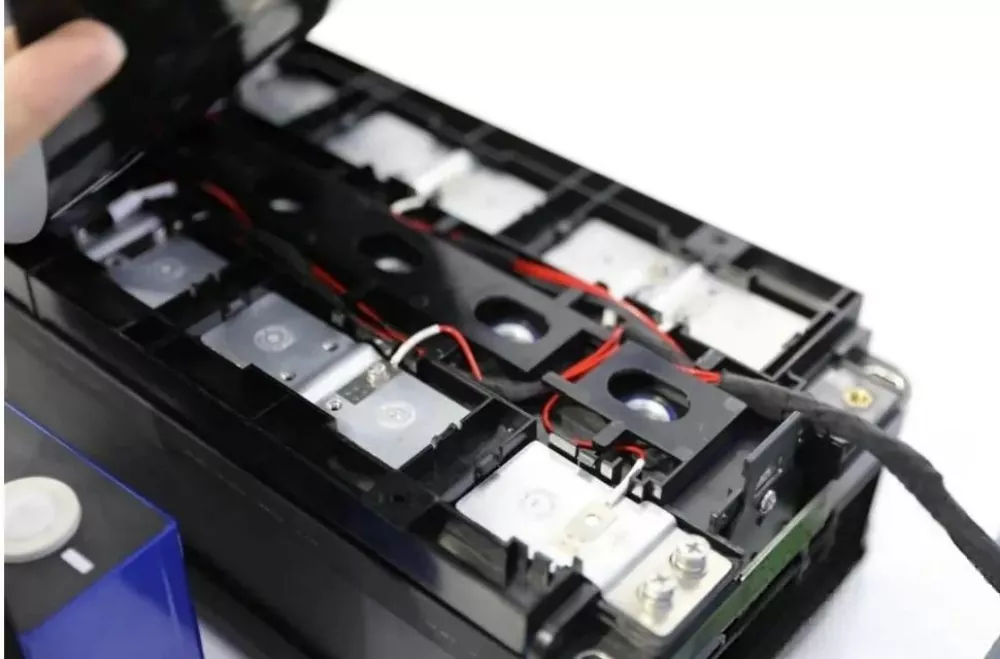

विखुरलेल्या स्वतंत्र व्होल्टेज सॅम्पलिंग केबल्स आणि तापमान सेन्सर वायर कनेक्टर आणि टर्मिनल्सद्वारे व्यवस्थित हार्नेस असेंब्लीमध्ये एकत्रित केल्या जातात. हे तांबे/ॲल्युमिनियम बसबार (ज्यामध्ये सेल सीरीज/समांतर कनेक्शन असतात) आणि इन्सुलेट प्लॅस्टिक कंस (पृथक प्लेट्स) सह पूर्ण मॉड्यूल तयार केले जातात. हे डिझाइन मूलभूतपणे "प्रथम विखुरलेल्या तारा घालणे, नंतर टर्मिनल जोडणे" या पारंपारिक असेंब्ली मोडचे रूपांतर करते, जे मोठ्या प्रमाणात ऊर्जा साठवण स्थापनेसाठी तयार केलेले प्रमाणित कार्यात्मक युनिट तयार करते.

2. स्थिर आणि विश्वसनीय कनेक्शन आर्किटेक्चर:

बसबार आणि सेल टर्मिनल्समधील कनेक्शन सामान्यत: उच्च-विश्वसनीयता प्रक्रिया जसे की लेसर वेल्डिंगचा वापर करतात.

केबल हार्नेस आणि बसबारवरील सेन्सिंग पॉइंट्समधील इलेक्ट्रिकल कनेक्शन क्रिमिंग, वेल्डिंग किंवा कनेक्टर्समध्ये एकत्रीकरणाद्वारे प्राप्त केले जातात, मजबूत संरचना सुनिश्चित करतात आणि वैयक्तिक वायर सैल होण्याचा धोका टाळतात.

3. ऑटोमेशनशी जुळवून घेण्याची क्षमता:

पारंपारिक विखुरलेल्या केबल्स मॅन्युअल असेंबलीवर अवलंबून असतात, एकदा सीसीएस मॉड्यूलमध्ये समाकलित केल्या जातात, त्याचे नियमित आकार आणि परिभाषित इंटरफेस उच्च-आवाज ऊर्जा साठवण उत्पादनासाठी महत्त्वपूर्ण स्वयंचलित असेंबली प्रक्रिया, जसे की रोबोटिक पोझिशनिंग आणि इन्स्टॉलेशनच्या उच्च अंशांशी जुळवून घेण्यास सक्षम करतात.

4. तांत्रिक मार्गांमध्ये लवचिकता:

केबल सीसीएस ही सीसीएस तंत्रज्ञान विकासातील महत्त्वाची शाखा आहे. डिझाईन आवश्यकतांवर आधारित, "केबल + आयसोलटिंग प्लेट" किंवा "एफपीसी + व्हॅक्यूम फॉर्मिंग / केबल" सारख्या हायब्रिड इंटिग्रेटेड सोल्यूशन्स तयार करण्यासाठी FPC किंवा PCBA (प्रिंटेड सर्किट बोर्ड असेंब्ली) सारख्या इतर तांत्रिक मार्गांसह देखील एकत्रित केले जाऊ शकते, विविध ऊर्जा स्टोरेज ऍप्लिकेशनसाठी विविध खर्च, कार्यप्रदर्शन आणि स्थानिक आवश्यकता पूर्ण करणे.

फायदे

1. उच्च उत्पादन आणि असेंब्ली कार्यक्षमता: काही मॉड्यूलर घटकांच्या स्थापनेमध्ये डझनभर किंवा शेकडो विखुरलेले असेंबली पॉइंट्स एकत्रित केल्याने मोठ्या ऊर्जा स्टोरेज बॅटरी पॅकसाठी उत्पादन प्रक्रिया लक्षणीयरीत्या सुलभ होते.

2. कनेक्शनची विश्वासार्हता आणि सातत्यपूर्ण गुणवत्ता: कोअर वेल्डिंग आणि मॉड्यूलमधील कनेक्शन अंतिम असेंब्लीपूर्वी पूर्ण केले जातात, बॅटरी पॅकमधील जटिल ऑपरेशन्स कमी करतात आणि खराब ऑनसाइट वेल्डिंग किंवा असेंब्लीमुळे संपूर्ण पॅक रीवर्क रेट कमी करतात. मानकीकृत उत्पादन उच्च-खंड उपयोजनांमध्ये उत्पादनाची सुसंगतता सुनिश्चित करते.

3. सुव्यवस्थित रचना आणि अंतराळ ऑप्टिमायझेशन: एकात्मिक डिझाइन पारंपारिक हार्नेसचे गोंधळलेले मार्ग आणि इतर घटकांसह संभाव्य हस्तक्षेप/पोशाख यासारख्या समस्यांचे निराकरण करते. केबल्स प्लॅस्टिक कंसात सुबकपणे सुरक्षित केल्या जातात, लेआउट स्पष्ट करतात आणि अंतर्गत पॅक स्पेसचा वापर आणि देखभाल सुविधा सुधारतात—मोठ्या प्रमाणात ऊर्जा साठवण प्रणालींसाठी महत्त्वपूर्ण आहे ज्यांना नियतकालिक देखभाल आवश्यक आहे.

4. किंमत आणि पुरवठा साखळी परिपक्वता: सुस्थापित ऑटोमोटिव्ह आणि औद्योगिक वायरिंग हार्नेस प्रक्रियेवर आधारित, पुरवठा साखळी परिपक्व आहे आणि कच्च्या मालाची किंमत तुलनेने पारदर्शक आहे. बँकेबिलिटी आणि सिद्ध तंत्रज्ञानाला प्राधान्य देणाऱ्या ऊर्जा साठवण प्रकल्पांसाठी, हे नवीन FPC-आधारित पध्दतींच्या तुलनेत एक मजबूत आणि कमी-जोखीम निवड दर्शवते.

5. वर्धित संरक्षण आणि सुरक्षितता: मॉड्यूलर प्लास्टिकचे संरचनात्मक भाग केबल्स आणि कनेक्शन पॉइंट्ससाठी युनिफाइड इन्सुलेशन संरक्षण आणि यांत्रिक फिक्सेशन प्रदान करतात, कंपन आणि प्रभाव प्रतिरोधकता सुधारतात आणि फ्लेम रिटार्डन्सी (UL94 V-0) आणि उच्च-व्होल्टेज सारख्या कडक सुरक्षा आवश्यकतांचे पालन करण्यास सुलभ करतात.

अर्ज

हे उत्पादन पारंपारिक विखुरलेल्या वायरिंगपासून ऊर्जा स्टोरेज बॅटरी पॅकमधील एकात्मिक सोल्यूशन्सपर्यंत एक सिद्ध, विश्वासार्ह अपग्रेड मार्ग दर्शवते, प्रामुख्याने यामध्ये लागू केले जाते:

1. युटिलिटी-स्केल एनर्जी स्टोरेज सिस्टम्स: मोठ्या बॅटरी इंस्टॉलेशन्ससाठी दीर्घकालीन विश्वासार्हतेसह मजबूत, सेवायोग्य कनेक्शनची आवश्यकता असते.

2. व्यावसायिक आणि औद्योगिक (C&I) ऊर्जा साठवण: जेथे विश्वसनीय कामगिरीसह खर्च-प्रभावीता आणि देखभाल सुलभतेला प्राधान्य दिले जाते.

3. निवासी ऊर्जा स्टोरेज कॅबिनेट: सरलीकृत स्थापना आणि फील्ड-सेवा करण्यायोग्य कनेक्शनचा फायदा होणारे अनुप्रयोग.

आमचे ध्येय

ऊर्जा साठवण उद्योगातील कार्यक्षमता, विश्वासार्हता आणि खर्च यांच्यातील समतोल आव्हाने आम्ही सखोलपणे समजून घेतो. आमचा केबल सीसीएस सोल्यूशन, परिपक्व औद्योगिक वायरिंग हार्नेस तंत्रज्ञानावर आधारित आणि मॉड्युलर इंटिग्रेशनद्वारे वर्धित, ऊर्जा संचयन अनुप्रयोगांसाठी एक मजबूत आणि सिद्ध उत्पादन मार्ग ऑफर करतो. आम्ही केवळ संबंधित उद्योग मानकांशी सुसंगत उच्च-गुणवत्तेचे मॉड्यूल पुरवत नाही, तर स्ट्रक्चरल डिझाइन, केबल हार्नेस इंजिनिअरिंग, ऑटोमेटेड असेंब्ली इंटिग्रेशन आणि सर्वसमावेशक चाचणी आणि प्रमाणीकरण यांचा समावेश असलेल्या सखोल सेवा क्षमता देखील आमच्याकडे आहेत. आम्ही ग्राहकांना क्लिष्ट, श्रम-केंद्रित केबल असेंब्ली प्रक्रियांचे सुव्यवस्थित, विश्वासार्ह मॉड्यूलर इंस्टॉलेशन्समध्ये रूपांतरित करण्यात मदत करण्यासाठी वचनबद्ध आहोत—उत्पादन कार्यक्षमता आणि दीर्घकालीन सिस्टम विश्वासार्हतेला लक्षणीयरीत्या चालना. ऑटोमोटिव्ह आणि स्थिर ऊर्जा स्टोरेज ऍप्लिकेशन्समधील आमच्या सखोल अनुभवासह, आम्ही बॅटरी पॅक डिझाइन आणि उत्पादनासाठी तुमचे विश्वासू भागीदार आहोत, मग ते पायलट प्रकल्पांसाठी असो किंवा गिगावॅट-स्केल डिप्लॉयमेंटसाठी.

फॅक

1. चेंगशी केबल सीसीएस सोल्यूशन्सचे फायदे काय आहेत?

चेंगशी केबल सीसीएस लवचिक मॉड्युलर डिझाइन, उच्च चालकता, विश्वासार्ह इन्सुलेशन आणि किफायतशीर उत्पादन देते, स्थिर कामगिरी आणि ESS ऍप्लिकेशन्ससाठी सुलभ स्थापना सुनिश्चित करते.

2. तुम्ही सानुकूलित केबल सीसीएस सोल्यूशन्स देऊ शकता का?

होय, एक चीन निर्माता आणि पुरवठादार म्हणून, चेंगशी व्होल्टेज, करंट, लेआउट आणि प्रकल्प आवश्यकतांवर आधारित पूर्णपणे सानुकूलित केबल CCS डिझाइन प्रदान करते.

3. तुमच्या केबल सीसीएस सिस्टममध्ये कोणती सामग्री वापरली जाते?

सुरक्षितता, चालकता आणि दीर्घ सेवा आयुष्य याची खात्री करण्यासाठी आम्ही उच्च दर्जाचे तांबे किंवा ॲल्युमिनियम कंडक्टर, अचूक इन्सुलेशन सामग्री आणि टिकाऊ कोटिंग्ज वापरतो.

4. केबल सीसीएससाठी कोणते अनुप्रयोग योग्य आहेत?

आमची केबल CCS सोल्यूशन्स ऊर्जा साठवण प्रणाली (ESS), लिथियम बॅटरी पॅक, नूतनीकरणयोग्य ऊर्जा संचयन आणि औद्योगिक उर्जा प्रणालींमध्ये मोठ्या प्रमाणावर वापरली जातात.

5. तुम्ही उत्पादनाची गुणवत्ता कशी सुनिश्चित करता?

चेंगशी आंतरराष्ट्रीय मानकांची पूर्तता करण्यासाठी इलेक्ट्रिकल चाचणी, इन्सुलेशन पडताळणी आणि टिकाऊपणा चाचणी यासह कठोर गुणवत्ता नियंत्रण प्रक्रियांचे पालन करते.

6. तुमची उत्पादन क्षमता आणि लीड टाइम काय आहे?

परिपक्व उत्पादन प्रक्रिया आणि स्केलेबल उत्पादन लाइनसह, आम्ही मोठ्या प्रमाणात ऑर्डरसाठी स्थिर पुरवठा आणि जलद वितरण सुनिश्चित करतो.
