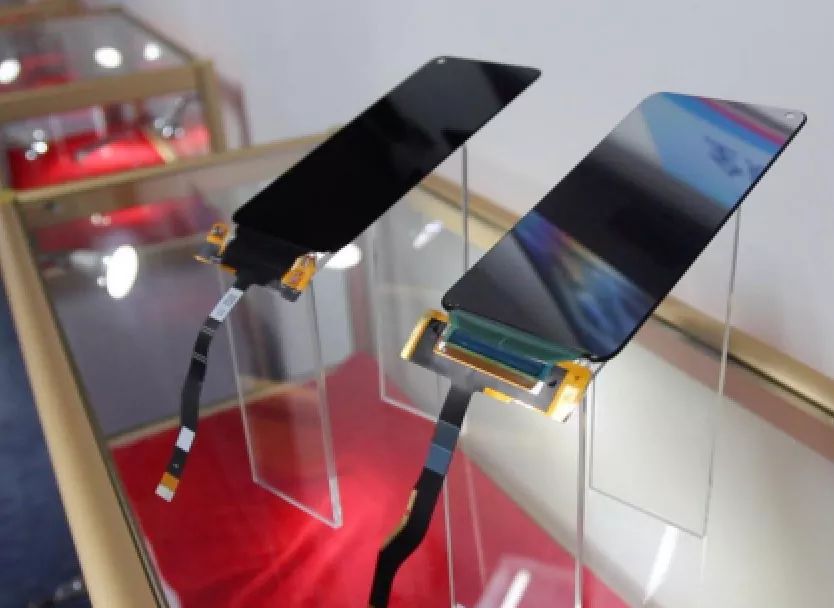

मोबाइल फोन डिस्प्ले मॉड्यूल कठोर-फ्लेक्स पीसीबी

मोबाइल फोन डिस्प्ले मॉड्यूल रिजिड-फ्लेक्स पीसीबी हे आधुनिक स्मार्टफोन डिस्प्ले मॉड्यूल्समध्ये उच्च एकत्रीकरण, उच्च विश्वासार्हता आणि फोल्डेबिलिटी सक्षम करणारे एक महत्त्वपूर्ण इंटरकनेक्शन कॅरियर आहे. संमिश्र संरचनेचा वापर करून जेथे कठोर क्षेत्र घटक सुरक्षित करतात आणि लवचिक क्षेत्र डायनॅमिक बेंडिंगमधून जाते, ते मर्यादित जागेत सर्किट स्थिरता, सिग्नल अखंडता आणि यांत्रिक टिकाऊपणा सुनिश्चित करते. हे पातळ आणि हलक्या उपकरणांसाठी एक कोर तांत्रिक सक्षमकर्ता आहे.

मोबाइल फोन डिस्प्ले मॉड्यूल रिजिड-फ्लेक्स पीसीबी म्हणजे काय?

मोबाइल फोन डिस्प्ले मॉड्यूल रिजिड-फ्लेक्स पीसीबी हा एक प्रमुख इलेक्ट्रॉनिक घटक आहे जो आधुनिक स्मार्टफोनमध्ये डिस्प्ले स्क्रीनला मेनबोर्डशी जोडण्यासाठी वापरला जातो. हे कठोर PCBs आणि लवचिक PCBs (FPCs) ची वैशिष्ट्ये एकत्र करते, उच्च-घनता सर्किट लेआउट आणि मर्यादित अवकाशीय मर्यादांमध्ये यांत्रिक फोल्डिंग सक्षम करते.

स्ट्रक्चरल घटक

1. कठोर विभाग (कडक PCB)

स्थिर सपोर्ट स्ट्रक्चर, हाऊसिंग क्रिटिकल चिप्स, कनेक्टर्स आणि ड्रायव्हर IC प्रदान करते.

डिस्प्ले मॉड्यूलची यांत्रिक शक्ती आणि दीर्घकालीन विश्वासार्हता सुनिश्चित करते.

2. लवचिक विभाग (लवचिक PCB / FPC)

वाकण्यायोग्य आणि फोल्ड करण्यायोग्य, मर्यादित जागेत डिस्प्ले स्क्रीन आणि मेनबोर्ड दरम्यान कनेक्शन स्थापित करण्यासाठी वापरले जाते.

त्रिमितीय मांडणीचे समर्थन करते, कनेक्टरची संख्या कमी करते आणि सिग्नल अखंडता वाढवते.

3. कठोर-फ्लेक्स डिझाइन

कठोर आणि लवचिक विभागांना एका बोर्डवर अखंडपणे समाकलित करते.

एक सर्किट सोल्यूशन ऑफर करते जे एकाच वेळी स्थिर आणि लवचिक आहे, अल्ट्रा-थिन डिव्हाइस डिझाइनची सुविधा देते.

मुख्य रचना आणि वैशिष्ट्ये:

1. 3D राउटिंग: लवचिक भाग कागदासारखा दुमडला किंवा वाकवला जाऊ शकतो, फोनच्या आतील उभ्या जागेचा पूर्णपणे वापर करून स्क्रीनच्या मागील बाजूस ड्रायव्हर IC सारखे घटक फोल्ड करू शकतो, ज्यामुळे अल्ट्रा-अरुंद बेझल किंवा अगदी बेझल-लेस पूर्ण-स्क्रीन डिझाइन सक्षम होतात. हे अल्ट्रा-पातळ स्मार्टफोन डिझाइनची सुविधा देते.

2. डिस्प्ले मॉड्युलमध्ये वापरलेला कडक-फ्लेक्स बोर्ड हा डिस्प्ले ड्रायव्हर IC ला मेनबोर्डशी जोडणारा प्रमुख घटक आहे. हे लवचिक सर्किट्सच्या वाकण्याच्या क्षमतेला कठोर बोर्डांच्या स्थिरतेसह एकत्र करते, उच्च स्क्रीन-टू-बॉडी गुणोत्तर आणि पातळ, हलके डिझाइन साध्य करण्यासाठी पाया तयार करते.

मुख्य कामगिरी फायदे:

1. जाडी कमी करणे: कनेक्टर्सची जाडी आणि कठोर बोर्डच्या अनावश्यक आवरण स्तर काढून टाकते, परिणामी संपूर्ण रचना वेगळ्या सोल्यूशन्सच्या तुलनेत पातळ होते.

2. सुपीरियर सिग्नल इंटिग्रिटी: हाय-स्पीड इमेज डेटा स्ट्रीम (4K/8K व्हिडिओला समर्थन देणारे) स्थिरपणे प्रसारित करण्यासाठी उच्च-घनता वायरिंग तंत्र (उदा., विभेदक जोडी राउटिंग) आणि कमी डायलेक्ट्रिक नुकसान सामग्रीचा वापर करते, सिग्नल क्षीणन आणि इलेक्ट्रोमॅग्नेटिक हस्तक्षेप प्रभावीपणे दडपून टाकते, कमी डेटा-ट्रांसलेस इमेज-लेस-लेस-प्रतिमा सुनिश्चित करते.

3. हस्तक्षेप प्रतिकारशक्ती: लांब लवचिक केबल्सच्या तुलनेत, कठोर-फ्लेक्स बोर्ड सिग्नल मार्ग लहान करतात आणि तांबे ओतणे किंवा शील्डिंग फिल्म्सद्वारे इलेक्ट्रोमॅग्नेटिक हस्तक्षेप प्रभावीपणे वेगळे करू शकतात.

4. स्ट्रक्चरल इंटिग्रिटी: कडक आणि लवचिक विभागांमधील परस्परसंबंध सोल्डर जोडण्यांऐवजी अंतर्गत रासायनिक निक्षेप आणि प्लेटिंगद्वारे तयार होतात. यामुळे जंक्शनवर वाकणारा प्रतिकार पारंपारिक "FPC + कनेक्टर" किंवा "FPC सोल्डर टू रीजिड बोर्ड" सोल्यूशन्सपेक्षा खूप वरचा आहे.

5. उच्च शॉक प्रतिरोध: एकात्मिक रचना सोल्डर जॉइंट निकामी होण्याचा धोका कमी करते, थेंब किंवा कंपन दरम्यान देखील स्थिर सिग्नल प्रसार सुनिश्चित करते.

6. डायनॅमिक बेंडिंगला सपोर्ट करते: फोल्ड करण्यायोग्य फोनमध्ये, इलेक्ट्रिकल परफॉर्मन्स कायम ठेवताना ते 400,000 पेक्षा जास्त वारंवार वाकणे सहन करू शकतात.

मुख्य तांत्रिक मापदंड:

1. स्ट्रक्चरल पॅरामीटर्स:

स्तरांची संख्या आणि संरचना: सामान्यतः 4-6 स्तर, "कडक-फ्लेक्स" बांधकाम वापरून.

जाडी: अत्यंत पातळपणासाठी लवचिक क्षेत्र सामान्यत: 0.1-0.2 मिमी; घटक माउंटिंग आणि रूटिंग आवश्यकतांनुसार डिझाइन केलेले कठोर क्षेत्र जाडी.

किमान वाकण्याची त्रिज्या: ०.५ मिमी पेक्षा कमी असू शकते, घट्ट वाकण्याच्या जागेसाठी योग्य.

2. इलेक्ट्रिकल परफॉर्मन्स:

रेषेची रुंदी/स्पेस: 可达 40μm - 50μm, उच्च-घनता सिग्नल ट्रान्समिशन आवश्यकता पूर्ण करते.

प्रतिबाधा नियंत्रण: तीव्र प्रतिबाधा नियंत्रण (उदा. 100Ω ±10%) हाय-स्पीड डिफरेंशियल सिग्नलसाठी (उदा. MIPI DSI).

ट्रान्समिशन बँडविड्थ: उच्च-रिझोल्यूशन, उच्च-फ्रेम-दर डिस्प्ले आवश्यकता पूर्ण करण्यासाठी, प्रति चॅनेल अनेक Gbps च्या उच्च-गती डेटा ट्रान्समिशनला समर्थन देते.

3. साहित्य आणि विश्वसनीयता:

सब्सट्रेट: लवचिक विभाग पॉलिमाइड (पीआय) किंवा उच्च-कार्यक्षमता लिक्विड क्रिस्टल पॉलिमर (एलसीपी) वापरू शकतो, नंतरचे अति-पातळपणा, कमी नुकसान आणि वाकणे सहनशक्तीचे फायदे देतात.

झुकण्याची सहनशक्ती: डायनॅमिक बेंडिंग लाइफची आवश्यकता > 400,000 सायकल.

ऑपरेटिंग तापमान: -30°C ते +85°C, ग्राहक इलेक्ट्रॉनिक्सच्या कडक वापराच्या पर्यावरण आवश्यकता पूर्ण करते..

अनुप्रयोग परिस्थिती

हे उत्पादन आधुनिक स्मार्टफोन डिस्प्ले सिस्टीमसाठी मुख्य इंटरकनेक्शन आणि सपोर्ट सोल्यूशन आहे, प्रामुख्याने हाय-एंड फोन स्क्रीन (सामान्यत: 6.7 इंचांपेक्षा कमी), कॉम्पॅक्ट स्टॅकिंग आणि उच्च-गुणवत्तेचे सिग्नल ट्रान्समिशन सक्षम करते.

आमचे मूल्य प्रस्ताव

आम्ही मोबाइल फोन क्षेत्रातील डिस्प्ले इंटरकनेक्शनसाठी उद्योग-अग्रणी कठोर-फ्लेक्स बोर्ड सोल्यूशन्स प्रदान करण्यात माहिर आहोत. आम्ही केवळ प्रमाणित उच्च-विश्वसनीयता उत्पादनेच ऑफर करत नाही तर सहयोगी डिझाइन, सिम्युलेशन ऑप्टिमायझेशन आणि कस्टम डेव्हलपमेंटमध्ये मजबूत क्षमता देखील बाळगतो. अचूक सर्किट प्रोसेसिंग, मटेरियल सायन्स, थर्मल सिम्युलेशन आणि सिग्नल इंटिग्रिटी ॲनालिसिस मधील सखोल निपुणतेच्या पाठिंब्याने, आम्ही पूर्ण-प्रक्रिया समर्थन प्रदान करण्यासाठी ग्राहकांशी जवळून सहयोग करतो—संकल्पना डिझाइनपासून ते मोठ्या प्रमाणावर उत्पादनापर्यंत—विशिष्ट आयडी डिझाइन, स्टॅकिंग आर्किटेक्चर्स आणि प्रदर्शन लक्ष्यांना अनुरूप. आम्ही ग्राहकांना स्मार्टफोन डिस्प्ले सिस्टीममधील जागा आणि कार्यप्रदर्शनाच्या सीमा पार करून, स्पष्ट आणि अधिक स्थिर व्हिज्युअल अनुभव तयार करून, आम्हाला तुमचा विश्वासार्ह मुख्य घटक भागीदार बनवण्यास मदत करण्यासाठी नाविन्यपूर्ण अभियांत्रिकीचा फायदा घेण्यासाठी वचनबद्ध आहोत.

आमच्याशी संपर्क साधा

अधिक उत्पादन तपशीलांसाठी किंवा सहकार्याच्या संधींवर चर्चा करण्यासाठी, कृपया संपर्क साधा:

डिंग रुई (टेरी डिंग), व्ही.पी

दूरध्वनी:+86-18750290300

ईमेल:rding@hon-flex.com

वांग युहे (रिक वांग), व्यवसाय व्यवस्थापक

दूरध्वनी:+86-15959382432

ईमेल:yhwang@hon-flex.com

वेब:https://www.hongflex.com
